TR10030下传动数控折弯机
产品详情

一、性能特点:

1.液压下传动,操作灵活,安全可靠,便于加工大尺寸的箱体工件

2.刚性机械同步,长期使用仍能保持很高的精度

3.中部加压,减少中部受力不足的问题

4.后挡料是由直线导轨,滚珠丝杆构成,伺服电机传动,高速,高精度

5.快速装夹中间板,可实现迅速装卸模具,且有防落沟槽,安全高效

6.标准配置的上下模具均采用整体热处理,高精度的加工标准在使用中得心应手

7. 数控系统采用日本NC9数控系统,带电子手轮,操作简单快捷


二、系统功能配置

1. 双轴控制能能200个产品记忆

2. 单品手动操作简单

3. 控制模式除双轴外还有手轮控制

4. 简单角度计算模式,可直接输入

5. 钣金延伸性补正自动计算

6. 后拉折弯,慢速折弯功能

7. R折弯(折弧)功能

8. 间距/次数指定(依据各工艺)

9. L值、D值修正功能

10. 开始延时器,工艺进行延时器自动差别

11. 参数修正,各种报警图示

12. 原点尺寸简单修正


三、技术参数

项目

单位

TR-10030

公称力

千牛

1000

工作台长度

毫米

3000

立柱间距离

毫米

2550

喉口深度

毫米

400-410

工作台(滑块)行程

毫米

100-103

最大开口高度

毫米

370-375

最大装模高度

毫米

250-255

接近速度

毫米/秒

37-47

折弯速度

毫米/秒

7.5-9.2

返回速度

毫米/秒

47-66

油缸数

3

主电机功率

千瓦

7.5

滑块重复精度

毫米

≤±0.01

滑块定位精度

毫米

≤±0.02

后挡料重复定位精度

毫米

≤±0.02

工件直线度

毫米

0.1/

折弯角度误差


<±15

机器净重

千克

6600

机器尺寸(长*宽*高)

毫米

3410*1560*2300

油箱容量

95

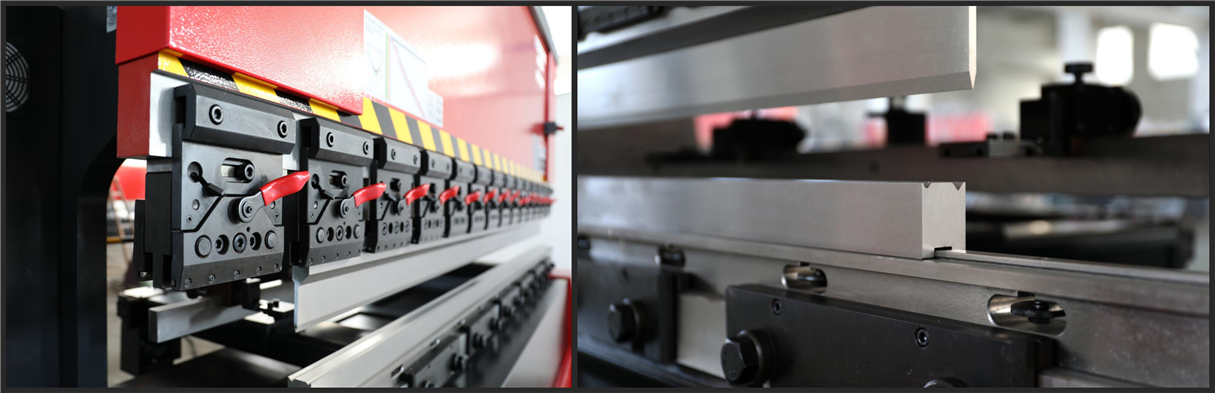

四、细节图
